集塵機・クーラントタンク

産業用集塵機

新聞輪転機用 紙粉集塵機 ブロワ―KBJ/SF/GLB シリーズ

【用途】新聞印刷機（輪転機）で発生する紙粉を回収し、印刷の品質を向上させる目的で使用されます。

KBJシリーズ

KBJシリーズ

SFシリーズ

SFシリーズ

GLBシリーズ

GLBシリーズ

製品の特徴

◆ 強力な吸引力
高圧設計で、ダクトロス、フィルター目詰まりロスが少なく、吸引力は衰えません。
◆ バグフィルター方式
高い集塵効率を誇ります。粉塵に応じて適切な濾布を選定し、濾過面積を広くしてあります。
◆ 静音構造
サイレンサー（消音機）が内蔵されているので、運転音が気になりません。
◆ 広い濾過面積
フィルターの目詰まりと、吸引力の低下を防ぎます。
◆ 容易なメンテナンス
フィルターは便利なカセット式で、フィルター取出口は扉式になっています。
◆ サイクロン方式
濾過にフィルターを使用していないため、取扱い及び保守が簡単です。

KBJシリーズ

KBJ-755TKH
ファンモーター 5.5kW 2P
風量 60㎥/min
風圧 1.76kPa
集塵容量 150L
脱塵方法 高圧エアーパルスジェット
エアー供給圧 Max　0.7MPa
騒音 75dB（Ａ）
質量 質量 約660kg

SFシリーズ

SF-200TFS
ファンモーター 1.5kW 2P
風量 11.6㎥/min
風圧 3.14kPa
集塵容量 46L
質量 約175kg
SF-300TFS
ファンモーター 2.2kW 2P
風量 17.4㎥/min
風圧 3.3kPa
集塵容量 62L
質量 約200kg

GLBシリーズ

GLB-125TX
出力 0.75Xw
電源 3相 AC200V
モーター定格電流 3.5A
風量・静圧 2㎥/min時 6.86kPa (700mmAq)
騒音(Aスケール) 約74dB
質量 約38kg
用途×使用可能回数 半裁バー×2本
GLB-200TX
出力 1.5Xw
電源 3相 AC200V
モーター定格電流 6.5A
風量・静圧 4㎥/min時 8.23kPa (840mmAq)
騒音(Aスケール) 約91dB
質量 約50kg
用途×使用可能回数 半裁バー×4本 または 全裁バー×2本
GLB-300TX
出力 2.2Xw
電源 3相 AC200V
モーター定格電流 9.5A
風量・静圧 8㎥/min時 7.84kPa (800mmAq)
騒音(Aスケール) 約85dB
質量 約70kg
用途×使用可能回数 半裁バー×8本
GLB-105TX
出力 0.75Xw
電源 3相 AC200V
モーター定格電流 3.5A
風量・静圧 2.8㎥/min時 3.82kPa (390mmAq)
騒音(Aスケール) 約74dB
質量 約39kg
用途×使用可能回数 フォーマー×2面

手動式脱塵式集塵機
FR/FV シリーズ

  • 【用途】
  • ▸ドリル穴あけ機・外形加工機から出る“乾燥粉塵”の回収。
  • ▸高速プレス機・金型のカスあがり防止（金型回収）。
  • ▸工場内で発生する“乾燥粉塵”の回収など、粉塵回収全般。
FRシリーズ

FRシリーズ

FVシリーズ

FVシリーズ

製品の特徴

  • ・ダスト取り出しがワンタッチでできるため、周囲を汚しません（ホッパー部にビニール袋を取り付けてご使用ください）。
  • ・フィルター濾過面積を大きくとってあるので、目詰まりしにくくなっています。
  • ・サイレンサーが内臓されているので、運転音は静かです。
  • ・高圧設計されているので、吸引力は強力で充分な余裕があります。
  • ・プリント基板穴明機用…3.7kWタイプは6軸、2.2kWタイプは4軸まで対応いたします。

FRシリーズ

FR-504
電源 3相 200V　50Hz/200-220V 60Hz
電動機 3.7kW
風量(MAX) 10/10.3㎥/min
風圧(MAX) 18.6/17.9kPa
濾過面積 3㎡
集塵容量 30L
騒音 73dB（A）
脱塵方法 手動
排出方法 手動
寸法(L×W×H) 950×560×1,861

FVシリーズ

FV-300R-3
電源 3相 200V　50Hz/200-220V 60Hz
電動機 2.2kW
風量(MAX) 5.8/6.1㎥/min
風圧(MAX) 17/18kPa
濾過面積 2.5㎡
集塵容量 20L
騒音 73dB（A）
脱塵方法 手動
排出方法 手動
寸法(L×W×H) 760×530×1,569

バキューム集塵機
DXT/TX シリーズ

  • 【用途】
  • ▸歯科技工
  • ▸歯科診療
  • ▸貴金属加工
  • ▸鍵加工
  • ▸その他、スペースの限られた作業場における集塵用途
DXTシリーズ

DXTシリーズ

TXシリーズ

TXシリーズ

DXTシリーズ

DXT
仕様 バキューム集塵機
型式 DXT-10 DXT-20
電源 3相200V 50/60Hz 3相200V 50/60Hz
モーター 0.75kW 2P 1.5kW 2P
風量（MAX） 0.7㎡/min 1.0㎡/min
質量 約46kg 約65kg
寸法（L×W×H） 408×583×375 453×583×375
  • 【特徴】
  • ▪強力な吸引力で、発生した切粉を速やかに除去し、作業能率を大幅にアップ。
  • ▪強力なパワーにも関わらず音が静かで、場所をとらないコンパクト設計。
  • ▪スペースを有効に活用できます。

TXシリーズ

TX
仕様 バキューム集塵機
型式 TX-25 TX-40 TX-40-1 TX-II
電源 単層100V50/60Hz 3相200V 50/60Hz 単層100V 50/60Hz 3相200V 50/60Hz
モーター 0.25kW　2P 0.4kW 2P 0.4kW 2P 0.75kW　2P
風量（MAX） 5.7㎥/min 5.7/6.6㎥/min 5.7/6.6㎥/min 8.0㎥/min
質量 40kg 50kg 50kg 60kg
寸法（L×W×H） 400×380×547 455×455×763 455×455×763 537×422×822
  • 【特徴】
  • ▪強力な集塵力を発揮し、切粉・塵芥を速やかに吸引除去。
  • ▪クリーンな作業環境をつくり、能率アップにつなげます。
  • ▪コンパクトな設計に加え、本体は移動可能。
  • ▪作業室内のスペースを有効に使えます。
  • ▪吸引口を三方向に移動することも可能なので、各々の作業室の状況に合わせて自由自在に設置できます。

集中集塵機

集中集塵機 加工ラインの完全自動化に対応するマッチング・セントラル・クリーニングシステムです。

近年、機械工場においても工場全体の無人化、自動化を推進する企業が増えております。中でも、多品種、中量生産に適したFMS（Flexible Manufacturing System）化に重点がおかれていますが、大切な『切粉回収の自動化』の問題は未解決と言わざるを得ません。現状ではNC工作機やマシニングセンタにより加工時に発生する切粉及び切屑などは、一部コンベアーにより回収されてはいますが、大部分はオペレーターの処理に依存しています。さらに、従来の連続回収搬送方式では消費電力が多い上にランニングコストが高く、省エネに反するものとなっています。

そこで当社は、各ホッパーでの切粉を質量検知させ、一定の重量に達した時に下部ダンパーが開き、メインダクトを通して屋外の集中切粉回収タンクに搬送される≪自動制御方式≫を開発・採用しました。これにより、24時間稼働にも完全対応する効率的な『省エネ切粉システム』が実現できたのです。

今後、工場の完全自動化が進んでいく中、IoT導入が不可欠な要素となってくるでしょう。
不二プラント工業の優れた技術を、是非一度ご検討ください。

工作機用クーラント装置

適応機械

  • ▪平面研削盤
  • ▪マシニングセンタ
  • ▪ジグ研削盤
  • * 水溶性クーラント対応
  • ▪円筒研削盤
  • ▪内面研削盤
  • ▪成形研削盤 等

適応素材

主に磁性体（非磁性体も対応可能）
一般スチール・鋳鉄など

WPシリーズ

WPシリーズ

WTシリーズ

WTシリーズ

FWシリーズ

FWシリーズ

吸塵機付100Lクーラント装置

電源 3相 200V　50Hz　/　200-220V　60Hz
電動機 0.4kW 2P
風量 （Max） 6/7.2㎥/min
風圧 （Max） 1.57/2.25kPa
注水ポンプ 100W 2P 吐出量 45/60L/min 相場程 2m
タンク容量 100L
  • 【用途】
  • ▪汚れた研削盤液の再生、飛散防止、高精度な製品づくり、品質管理が安易に実現できます。
  • ▪超精密研削に適応。ミクロの不純物を除去し、高精度な製品づくり、品質管理を促進させ、研削液の再生を可能にします。
  • ▪独自の機構でまとめあげ、部品の互換性を確保。メンテナンス及び分解掃除を容易にしたことにより、非常に使いやすくなりました。

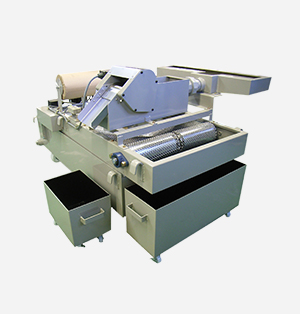

自動ペーパー・マグネットセパレータ付150Lクーラント装置

電源 200V　50Hz　/　200-220V　60Hz
注水ポンプ 60W　2P　20/30L/min　全楊程2m
マグネットセパレータ 25W　4P　40L/min
ペーパー駆動モータ 25W　4P
ペーパーフィルター 巾500×50m　保留粒子径8～15μm
タンク容量 150L
  • 【用途】
  • ▪ペーパーフィルターの上部が開放構造となっているため、目詰まり状態、濾過流量などがひと目でわかり、ペーパーの交換も簡単に行えます。
  • ▪排出ペーパーは別置の切粉受けに自動排出する仕組みになっています。
  • ▪汚水量が少量の時または停止時には、内部循環して清水を再濾過し、濾過効率を高めます。
  • ▪タンク容量150L・濾過流量30L/min、極細長繊維不織布を使用することで、微粒子まで濾過可能です。

吸塵機・マグネットセパレーター付60Lクーラント装置

電源 3相 200V　50Hz　/　200-220V　60Hz
電動機 0.4kW 2P
オイルポンプ容量 全楊程1.5m
セパレーター容量 1 25w　4P　20L/min
風量 6/7.2㎥/min
風圧 1.57/2.25kPa
タンク容量 60L
寸法（L×W×H） 4 790×800×950
  • 【用途】
  • ▪乾式、湿式の両方が可能です。
  • ▪研削液の再利用ができます。
  • ▪品質向上、省資源に貢献します。
  • ▪コンパクト設計でスペースをとりません。

メンテナンス用品

ペーパーフィルター

ペーパーフィルター

【特徴】
適切なメンテナンスを行うためには、研削液の濃度管理はもちろん、ス クラッチの原因となる研削屑や砥石の摩耗粉の完全な除去が欠かせませ ん。当社がおすすめするロール式ペーパーフィルターは、単位時間の濾 過量が多く、できるだけ細かい不純物を濾過できるよう配慮されており ます。

【仕様】
■ フィルターのメッシュ別による濾過度合の目安
・8 ～ 15µm：濾過後に赤錆が取り除ける程度
・15 ～ 25µm：濾過後に目視で赤錆が取り除ける程度
・45 ～ 55µm：濾過後に多少とも白濁

■ 規格（サイズ）
・芯径は、φ40、φ58、φ75 の3種類
・巾は、1,000mm まで可能。長さは、50m、100m

品番 厚さ
m/m		 坪量
g/㎡		 破裂強度
kg/15c㎡		 引張強度
kg/15m/m		 透気度
秒/300
cc/10m/mφ		 保留粒子 繊維
タテ ヨコ µ
250 0.16 20 0.90～1.15 2 0.23 0.8 25～35 レーヨン
350 0.21 27 1.15～1.38 2.1 0.41 1 15～25 レーヨン
350-3 0.27 30 1.32～1.58 2.3 0.45 0.7 45～55 レーヨン
550 0.30 40 1.50～1.75 2.7 0.85 1.2 8～15 レーヨン
550-3 0.35 40 1.73～2.00 2.65 0.8 0.9 30～40 レーヨン
550-7 0.39 40 1.60～1.87 2.5 0.72 0.5 65～75 レーヨン
650 0.37 50 1.65～1.92 2.9 0.9 1.4 5～8 レーヨン
750 0.44 60 1.85～2.20 3.05 0.95 1.6 3～6 レーヨン
750-3 0.55 60 1.82～2.10 3 0.91 1 15～20 レーヨン
850 0.51 70 1.95～2.34 3.15 0.98 1.8 2～5 レーヨン

当社への資料請求・お見積りはお気軽にご連絡ください。
